Tweeter ツィーター

ポリアロイ・タンジェンシャルリングツィーター(PATR)を採用
磁性流体によりクールダウンされたネオジウム・マグネット磁気回路で駆動されたポリアロイ振動板は最適な音響強度に成形され耐熱性に優れています。
また、それを駆動するボイスコイルには軽量であり、強度に優れたカプトンボビンを使用しています。
これらの素材をリングツィーター方式に組立て、アルミ削出しウエーブ・ガイドが優れた全指向性高域特性を実現し、さらに磁性流体を組込んだネオジ磁気回路により高いパワーハンドリングを実現しています。

PATR tweeter’s poly alloy diaphragm driven by a magnetic fluid cooled neodymium magnet provides the outstanding heat resistance and poly alloy diaphragm and lightweight kapton voice coil and solid aluminum wave guide mounted to the PATR tweeter creates superior high-frequency response and a magnetic fluid injected neodymium magnet structure also provides improved power-handling capability.

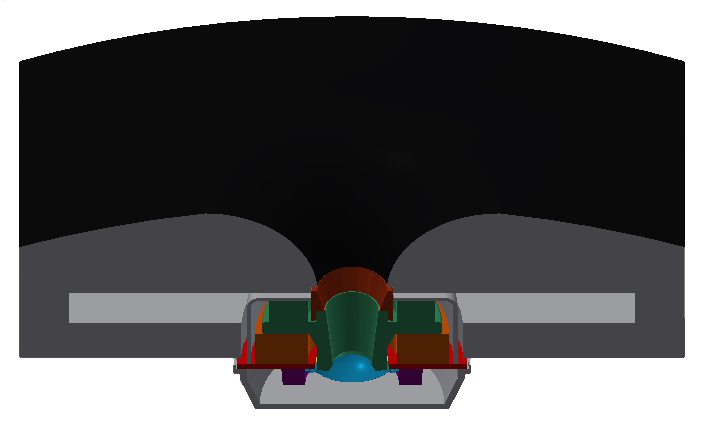

Midrange: 25mm compression driver

しなやかなアルミの振動板を採用し表面にダンプ材を塗布し不要なピーク成分を抑える事で、超高域にまで渡る伸びやかな再生能力と質感の高いナチュラルな音を再現します。

25mm compression driver adopted pliable aluminum diaphragm which is over coated hi-internal loss damping material.
Sound is the natural and straight to Omni-direction by wooden Omni-directional horn.

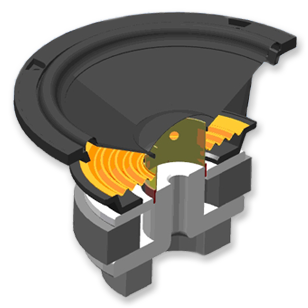

Woofer 低音:200mm woofer

ピュアパルプコーン紙を使用したウーファーは深みのある中低域を再生し、
ハイパワーハンドリング実現するために高耐熱、高硬性のカプトンボビンを使用し、
熱放出機能のあるセンター・ポール磁気回路に組込み、歪の減少とパワーハンドリングの改善、優れた低域再生をもたらしています。

Pure-pulp cone woofer provide exceptionally rich, realistic bass and mid-bass reproduction.
A heat-resistant, high-excursion kapton voice coil with center-pole vent minimizes distortion and improves power handling at high output levels, and create low-end bass reproduction.

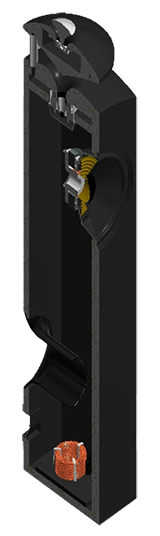

Speaker system:
スピーカー・システム

ツィーターのアルミ削出しウエーブ・ガイドとキャビネット上部に一体加工により成形されたウエーブ・ガイドにより全指向性音場感を実現します

Omni acoustic field is created by both tweeter wave guide made by solid aluminum and wooden wave guide formed on top of the wooden cabinet.

NetWork:
ネットワーク

ネットワークには大型空芯コイルを使用

Using large air core coil for network

Spec:スペック

形式Type 3ウエイ・3スピーカー全指向性バスレフ型
スピーカー ユニットSpeaker Unit 低音用: 200mm パルプコ-ン・ウーファー
中音用:25mm コンプレッション・ドライバー
高音用: 36mm ポリアロイリング・ツィーター
最大許容入力Max output power 200W
定格インピーダスNominal impedance

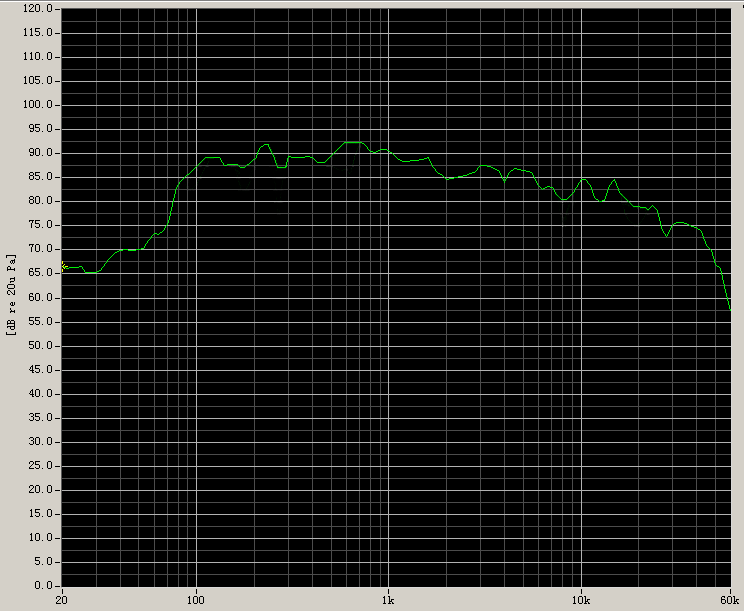

再生周波数帯域Frequency response Band 45Hz〜 50kHz
出力音圧レベルSensitivity 88dB/W.m
クロスオーバー周波数Crossover Frequency Band 800hz/4khz
外形寸法External Dimension (W)240mm*(H)1030mm*(D)240mm(グリル、ターミナル含む)
重量Weight 21.8kg
